丁香婷婷五月色综合,丁香六月色婷婷综合激情,国产精品久久久久久99人妻精品

硅膠資訊News Center

當(dāng)前位置：主頁(yè) > 硅膠資訊 > 行業(yè)新聞 > 行業(yè)新聞

加成型硅膠和縮合型硅膠的操作有什么區(qū)別

時(shí)間：2018-12-17 來(lái)源：宏圖 瀏覽次數(shù)：

大家都知道硅膠分為縮合型硅膠和加成型硅膠，有一些對(duì)加成型硅膠的使用方法都存在疑問？因?yàn)槠綍r(shí)使用的都是縮合型硅膠，突然因?yàn)槟承﹩栴}，需要用加成型硅膠可能就不清楚應(yīng)該要怎么進(jìn)行操作了。
那么今天就由宏圖小編來(lái)為大家解答一些加成型硅膠要如何進(jìn)行操作。

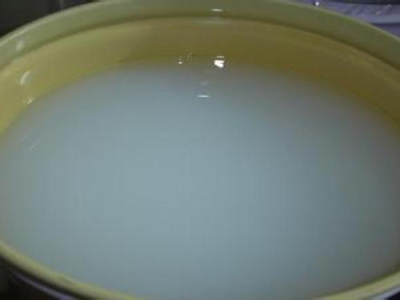

首先我們先來(lái)了解一些加成型液體硅膠是什么，加成型硅膠是一種通過FDA認(rèn)證的環(huán)保無(wú)毒型液態(tài)硅橡膠，一般都是由AB雙組份按特定比例固化而成。而這個(gè)固化比例通常為1:1。宏圖硅膠常規(guī)包裝下，AB雙組份是50公斤，A組分25KG和B組分25KG。

接下來(lái)就為大家介紹一下加成型硅膠應(yīng)該要怎么樣操作，又和縮合型硅膠有什么區(qū)別吧
首先先用脫模劑把模種表面處理光滑，脫模劑可以是凡士林或者用水稀釋過的洗潔精水。處理過后擦干。（這個(gè)和縮合型硅膠差不多）
第二，用電子稱分別稱取適量的A、B組分的硅膠膠料，按照1：1的比例混合攪拌均勻。（這個(gè)步驟就和縮合型的不同了?？s合型的比例是100:3左右）
第三，把攪拌好的加成型硅膠進(jìn)行真空箱排泡處理，因?yàn)樵跀嚢璧倪^程中，硅膠中會(huì)混入氣泡，如果不處理氣泡，會(huì)導(dǎo)致做出來(lái)的產(chǎn)品表明效果不好。（這個(gè)步驟和縮合型的差不多）
第四，如果是產(chǎn)品，經(jīng)排過氣泡的硅膠膠料可以直接灌注到模具里面，如果是做模具，可以直接灌注在產(chǎn)品上面或者刷在產(chǎn)品上面。
加成型硅膠的固化速度跟環(huán)境溫度有很大關(guān)系，常溫25度情況下需要4-6個(gè)小時(shí)完全固化，如果加溫到150度3分鐘就可以完全固化。（在這里縮合型的就不同了，有縮合型也是可以加溫固化的，都是常規(guī)的都是室溫固化）
第五待硅膠完全固化后取模，一個(gè)模具或者產(chǎn)品就做好了。取模的時(shí)候要小心，防止把模具或者產(chǎn)品弄壞。
在操作工藝上加成型液體硅膠和縮合型硅膠都一樣，在制作模具的開模過程都是刷模工藝和灌注模具工藝。灌注模具的過程比較簡(jiǎn)單易操作，并且成本低廉，但他的明顯缺點(diǎn)就是適用范圍有局限性；而刷模工藝則復(fù)雜的多，不但工序繁雜，對(duì)操作人員的要求比較高。
宏圖廠家提示：在使用雙組份液體硅膠的時(shí)候需要注意以下幾點(diǎn)：
1. 縮合型硅膠和加成型硅膠不能混合使用，使用過縮合型硅膠的容器需要清洗干凈才能使用加成型硅膠，否則會(huì)造成硅膠中毒；
2. 加成型硅膠為鉑金催化劑，水、雜質(zhì)、有機(jī)錫催化劑、酸、堿等其它含硫、磷、氮的有機(jī)物可影響膠的固化，使用時(shí)不能混入或接觸這些物質(zhì)。
3. 在測(cè)試之前不可隨便往硅膠里補(bǔ)加顏色或粉體等，以免使膠發(fā)生催化劑反應(yīng)不固化現(xiàn)象。
4. 硅膠與固化劑要嚴(yán)格按照配比要求進(jìn)行混合攪拌，防止因配比不當(dāng)造成硅膠硬度發(fā)生變化。
如果大家還有更多關(guān)于硅膠常遇問題及相關(guān)解決方法敬請(qǐng)查詢宏圖硅膠官網(wǎng)：m.cqlizhiyou.com

QQ空間新浪微博騰訊微博人人網(wǎng)微信分享到：

上一篇：用來(lái)做硅膠娃娃的人體硅膠還有什么其他用途

下一篇：宏圖帶你了解什么是液體硅膠和變色硅膠
